DBØTHA – ATV-Knoten – Schneekopf
Bild 3 – DB0TVI (Tonträger 6,5MHz)
geschalten wird über DTMF auf 144.675Mhz was gleichzeitig die Rücksprechfrequenz für DB0THA ist – schalten funktioniert auch via Zello
DTMF TON Was
041 DBØHEX (der Brocken)
042 DBØSHL (Suhl)
043 DB0TAN (Wasserkuppe)
045 DBØKNL (Knüll)
046 DB0SCS (Nürnberg) / Suhler Dia Player
047 DB0THA-WX
048 DBØTHA-9 Splitter
Sollte es fragen geben bitte an Herbert DL4AWK erfragen.
weitere Infos auf www.schneekopfrelais.de -> ATV-Knoten
Steuermöglichkeiten für die Durchschaltung des Link von DB0THA auf Ausgabe DB0HEX Mux
Die Durchschaltung des Link von DB0THA zu DB0HEX wurde durch Iwo dankenswerter Weise geändert. THA liegt jetzt nicht nur schaltbar auf Kanal HEX II, sondern kommt auch auf HEX Mux raus. Die beiden 13cm-Eingaben haben aber Vorrang. Dies hat den großen Vorteil, dass User von TVI, TAN, KNL und SHL zielgerichtet mit Usern auf HEX Mux in Kontakt kommen können und nicht auf den seltenen Zufall warten müssen, dass mal einer auf HEX II schaltet. User von HEX Mux, welche THA über ihren ATV-Ton steuern, hören natürlich keine Quittungstöne von THA, müssen also auf Empfang schalten um die Ausführung ihres Steuerbefehles zu kontrollieren. Auf HEX II kann man natürlich die Ausführung der Schaltbefehle wie früher sofort sehen.
So einfach funktioniert es
Der Linksender bei DB0THA in Richtung DB0HEX sendet dauerhaft ein Signal ohne Modulation. Über DTMF-Befehle im ATV-Ton auf HEX Mux kann ein ATV-Signal auf den Link von DB0THA aufgeschaltet werden. Der Synchronauswerter am Link-RX bei DB0HEX schaltet das ATV-Signal vom THA-Link auf die Ausgabe durch, wenn beide 13cm-Eingaben frei sind. Auf HEX II ist das Bild von THA sofort zu sehen, so ist also auch wie bisher Vollduplex-QSO möglich. Bei DB0THA wird ein Zeitglied aktiviert, das den Link nach ca. 10 min ausschaltet, wenn ein User vergisst den Link mit 010 wieder auszuschalten.
DTMF-Steuerung
Die 3 DTMF-Töne müssen kurz hintereinander, innerhalb von 2 Sekunden eingegeben werden. Häufige Fehlerursachen sind zu laute oder zu leise Signale, zu langsame Eingabe oder zu viele andere Geräusche am Eingang des DTMF-Auswerters bei DB0THA. Am Auswerter liegen ständig folgende Signale entkoppelt an: die Rücksprechfrequenzen von THA 144,675 , KNL 144,690 , TVI 144,737.5 , ATV-Ton von DB0HEX, DB0KNL und DB0TVI. Es kann also je nach Betriebszustand auf den Kanälen zu Beeinträchtigungen der DTMF-Auswertung kommen. Sehr gut funktionieren DTMF-Geber, die die 3 Zeichen speichern und dann als kurze Zeichenfolge senden, wie z.B. das alte Tipsend.
Alle Befehle können aber auch mit einem Terminalprogramm über eine Netzwerkverbindung eingegeben werden. Diese Art der Steuerung umgeht den DTMF-Auswerter. Vor die 3 Ziffern ist ein # zu setzen und am Ende ein *. Wichtig ist, dass das Terminalprogramm jedes Zeichen sofort an die Fernsteuerung überträgt und als Bestätigung das Zeichen als Echo zurückbekommt. Bei erfolgreicher Befehlseingabe sendet die Steuerung die kurze Erklärung des Befehles als einzeiligen Text zurück und sendet auf dem Tonkanal des Vorschaubildes von DB0THA das Morsezeichen „R“. Programme, die eine Zeichenfolge erst nach Betätigung der Entertaste senden, sind nicht geeignet. Den Zugang über Internet kann jeder OM bei mir anfordern. Um Missbrauch zu erschweren wird er aber nicht generell veröffentlicht.
Empfohlene Reihenfolge, wenn man nur mal so gucken will, was bei THA los ist
- Auf HEX Mux schalten um zu schauen, ob evtl. bereits ein QSO läuft.
- ATV-Sender einschalten, im Audiokanal mit DTMF 018 das Vorschaubild von THA auf HEX Mux und HEX II schalten. (Wer zu THA auf 2m kommt, kann natürlich die DTMF-Zeichen auf 144.675 direkt eingeben) ATV-Sender ausschalten, damit der Link von THA auf die Ausgabe von HEX durchgeschaltet wird. So kann man sehen, was auf den anderen Relais bei THA los ist und hört auch die Quittungstöne der Fernsteuerung, wenn jemand anderes schaltet. Natürlich kann man die Ausführung der Schaltbefehle auch gleichzeitig auf HEX II beobachten, kann also gleich mehrere Befehle ( 3 Sek Pause)nacheinander eingeben
- Wenn man nur mal so die Kanäle durchschalten will, kein Problem, das übt und weckt evtl. andere User auf. Mit 012 bis 016 werden die Kanäle 2 bis 6 des Vorschaubildes zu HEX durchgeschaltet. Mit 017 kommt man auf eine 16/1-A/V-Matrix, wo 4 Kameras, Testbilder, Messgeräte, Messtöne u.ä. zugeschaltet werden können
- Am Ende bitte wieder mit 010 ausschalten.
Beispiel für einen zielgerichteten CQ-Ruf über DB0HEX in Richtung DB0TVI
- und 2. wie oben
- Schauen, ob bei TVI das 4-fach-Bild geschaltet ist und welcher Kanal auf Bild 3 (Link THA-TVI)anliegt. Wenn HEX schon drauf( Vorschaubild sollte zu sehen sein), dann ok, wenn nicht, dann mit 041 HEX auf Link THA-TVI schalten. Der Quittungston im Vorschaubild (Morsezeichen „R“)und die Veränderung im Bild 3 von TVI geben die Gewissheit einer erfolgreichen Befehlseingabe.
- Mit 014 wird nun TVI direkt auf HEX Mux geschaltet und schon könnte ein QSO zustande kommen. Es gibt keine Probleme mit Audiorückkopplung im System, weil der Ton vom Link THA-TVI auf 6,5 ausgestrahlt wird und nicht zu HEX zurückübertragen wird.
- Am Ende mit 010 wieder ausschalten.
Liste der wichtigsten Befehle
018 Vorschaubild THA ( nicht zum QSO-fahren gedacht)
012 SHL auf HEX 021 HEX auf SHL
013 TAN auf HEX 031 HEX auf TAN
014 TVI auf HEX 041 HEX auf TVI
015 KNL auf HEX 051 HEX auf KNL
016 SCS auf HEX (nur Monitoring, kein QSO über HF möglich, Sonntagvormittag Runde)
017 schaltet auf eine 16/1-A/V-Matrix, immer automatisch auf Bild 070, Kamera Aussichtsturm
dann weiter mit 078 Kamera Bergbaude,079 Kamera Oberhof,080 Kamera Kalihalde Phillipstal
077 S-Meter 10 GHz-Link von TVI und TAN
083 Diashow mit Rundfunkton , zum Testen, wenn ein Signal gebraucht wird
084 SWR-Meter 2m-Relais
071 und 072 nicht zu HEX II zurückschalten, Videoschleifengefahr
Noch einige Anmerkungen zu DB0THA

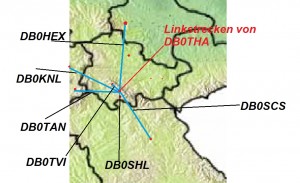

THA ist ein ATV-Knoten, empfängt 6 Relais und verteilt auf 5 Linkstrecken und bei Notwendigkeit auf dem ATV-Stream Port 8450. Es lassen sich 4 Kameras und verschiedene Videoquellen für Prüf- und Messzwecke schalten. DTMF-Befehle beginnen mit 0 gefolgt von Zielkennziffer, Quellkennziffer. Die Anordnung der Bilder im 9-fach Vorschaubild entspricht der Kennziffer des Relais und Links zu diesem Relais. Man braucht sich also „nur“ das Vorschaubild vorzustellen um die richtigen DTMF-Töne zu ermitteln. In Richtung HEX beginnt es immer mit 01 , nach SHL mit 02 usw. bis 06. Es gibt 8 Quellkennziffern, 1 bis 6 die Relais, 7 ist eine 16/1 Zusatzmatrix auf der man mit 070 bis 085 16 Videoquellen auswählen kann ( schon fast voll) , Quelle 8 ist das Vorschaubild.
Wenn ein gültiger Steuerbefehl nicht ausgeführt wird, einfach nach3 Sek Pause nochmal versuchen.
Bei Fragen und Hinweisen einfach Mail an dl4awk@gmx.de.
Nur Mut und keine Angst beim „Verschalten“, es geht hier nur um Amateurfunk.
